電力變壓器測量

GB 1094.1-2013 電力變壓器 第1部分：總則 （修改采用IEC 60076.1-2011)

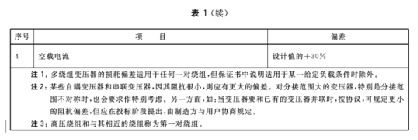

電力變壓器短路阻抗負載損耗測試儀測量偏差

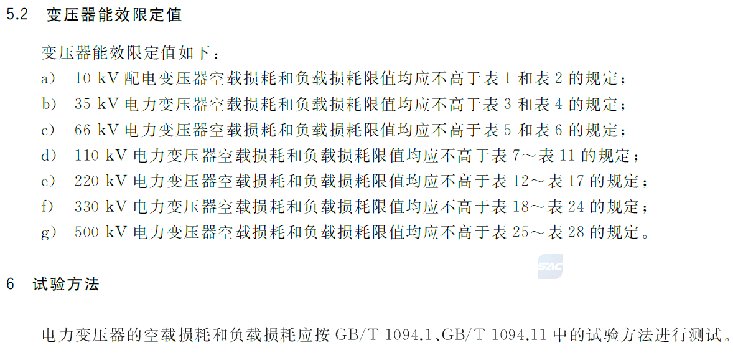

GB 20052-2020 電力變壓器能效限定值及能效等級把損耗分成三級，并給出了限值

1級能效PF基本都小于0.002

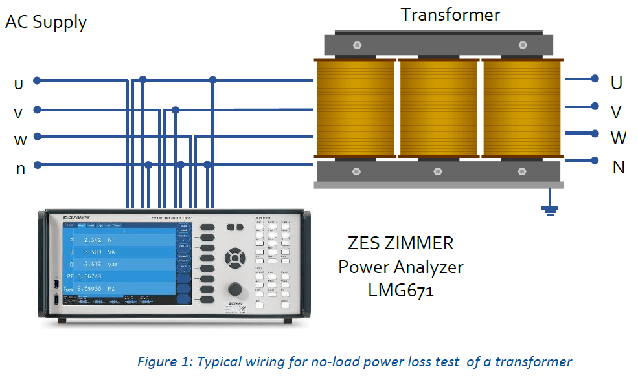

空載損耗空載電流測試設備典型空載測試接線圖

電力變壓器短路阻抗負載損耗測試儀短路阻抗和負載損耗

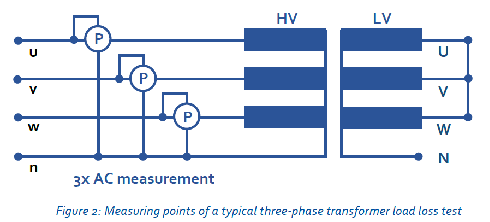

電力變壓器短路阻抗負載損耗測試儀測量三相變壓器的電壓、電流和相應的功率，如下圖所示。通過這種方式，LMG測量短路阻抗的阻值和電抗值以及負載損耗。需要測量這些參數，以檢查其是否符合聲明的公差，并確定可能的繞組變形。

自定義界面單個界面顯示所有的值。根據標準，還可以使用公式編輯器校正負載損耗。

空載損耗空載電流測試設備的空載阻抗和空載電流

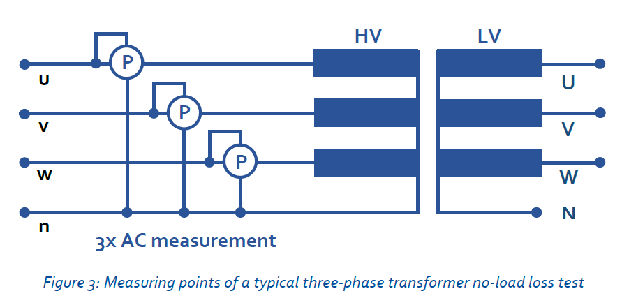

測量接線與上圖相似，但是沒有接短路阻抗?？蛰d損耗和空載電流測量如下圖

根據GB 1094.1 需要記錄平均值電壓 U’ 和真有效值電壓 U

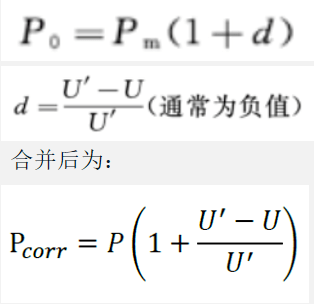

如果U‘ 和U之差不超過3%，則試驗電壓滿足要求。實測空載損耗Pm，校正后的空載損耗為：

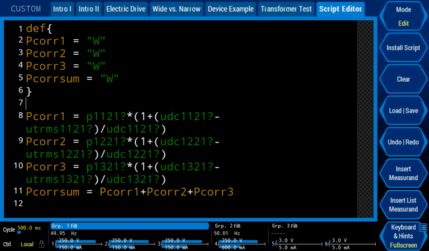

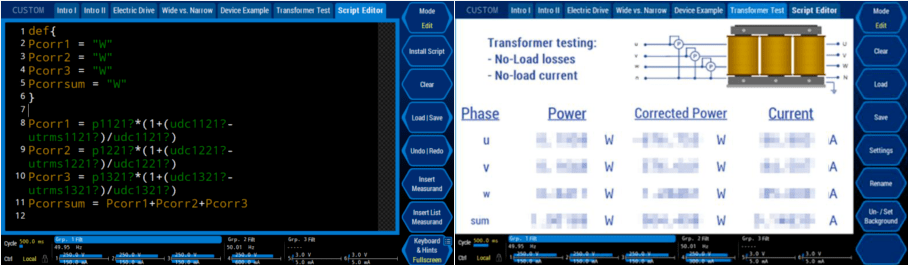

使用腳本編輯器可以計算單相校正后的損耗和總的校正后的損耗。如上圖

使用腳本編輯器可以計算單相校正后的損耗和總的校正后的損耗，在自定義界面顯示。如下圖

電力變壓器短路阻抗負載損耗測試儀效率測量

在大多數例行測試中，變壓器的效率將首先測量損耗，其次是輸入或輸出功率來計算。得到的效率公式如下：

在執行負載和空載測試以確定鐵和銅損耗后，兩者都可以添加到總功率損耗中。LMG600 系列功率分析儀提供全面的數據記錄，并導出到 Excel、Matlab 和 Octave 中，并帶有相應的時間戳。這有利于數據的后處理，例如在這種情況下計算變壓器效率。

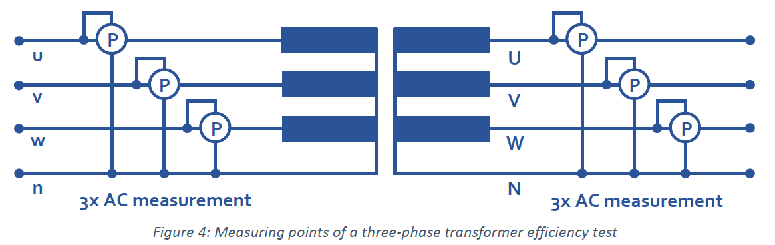

同樣可以直接測量輸入功率和輸出功率，以測量效率和相角。在三相變壓器上，即為初級側的3相交流測量和次級側的3相交流測量，如下圖所示。因此，可以為LMG600功率分析儀配備六個功率通道，通過確保相同的測量條件，可以直接測量變壓器的總效率。以同樣的方式確定電壓比以檢查變壓器繞組中的開路或短路匝數。

同樣，效率測試可以通過使用兩瓦特計方法進行測量來執行。這將減少所需的功率通道數。在50/60 Hz測量下，外殼和電源電纜對地的可能接地電容對結果不應產生大的影響。推薦的是前面提到的Z精確的方法，具有六個電源通道。

通常，變壓器效率將在測量負載和空載損耗后計算。意味著數據的后處理。假設三相變壓器測試，所需的功率通道數仍然是3。

為了直接測量三相變壓器的效率，總共需要六個相同的功率通道。兩瓦法僅需要4個功率通道，但不如三表法準確。

空載電壓比測量

確認并確定繞組之間空載電壓比的情況。通過使用LMG功率分析儀，可以同時測量兩個繞組的電壓，使用內置的腳本編輯器計算匝數比。

根據變壓器結構及其連接組的不同，電壓之間將出現相角。相角的測量可以通過匝數比測試進行時同時進行矢量測量。

這意味著，在一次運行中執行這兩個測量不會浪費時間。

電力變壓器損耗測量誤差

根據標準GB/T 13499-2002 電力變壓器應用導則對變壓器測試測量進行解讀。其中第十章?lián)p耗測量導則表明變壓器容量越大，功率因數越小。

常規測量系統包括電壓互感器、電流互感器和功率表。

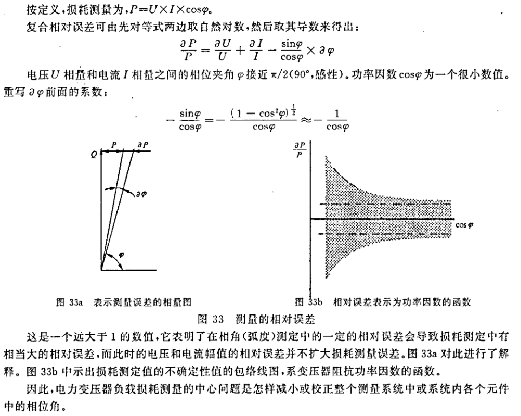

電壓互感器相角誤差δu、電流互感器相角誤差δi、功率表相角誤差δw，電壓電流原始相角φ，則實際相角

因此，功率分析儀LMG600工頻的相角誤差小于1μ弧度，對損耗測量的影響幾乎為零，如果能通過調整延遲時間，來消除或者減小電壓、電流互感器帶來的相角誤差，那么，對于誤差的計算將大大減少。

LMG600的電壓、電流延遲調整為此提供了便利。

電力變送器低功率因數記錄報告

德國可指定測量點超低功率因數計量

東營某益計量

其他測量

諧波分析：

星三角變換

浪涌電流

原邊三相電壓相角

磁路平衡測試
