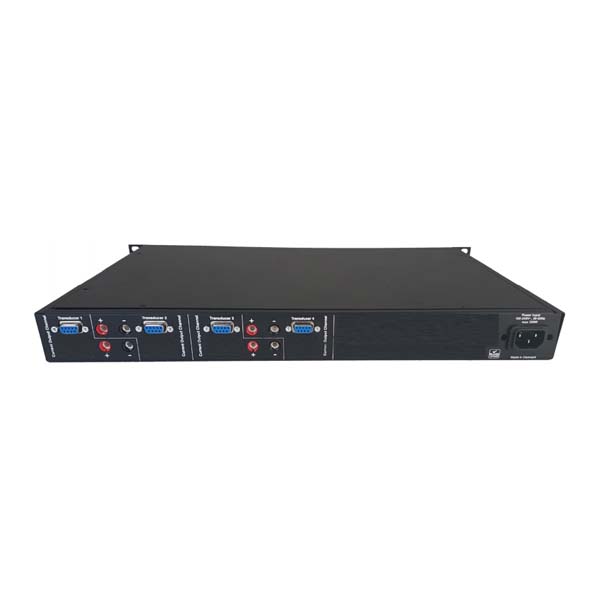

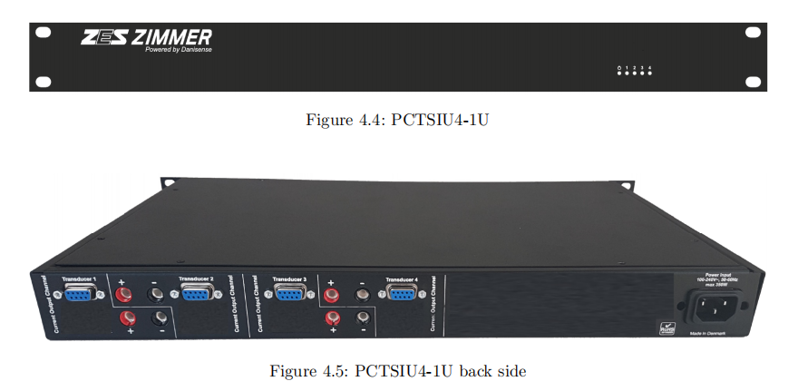

PCT 電流傳感器供電單元（PCTSIU4-1U）

傳感器供電單元 PCTSIU4-1U 旨在用于為最多四個精密電流互感器 PCT200、PCT600 和 PCT2000 提供電力。

特點：

• 緊湊的 19 英寸機架安裝，高度為 1U

• 電流互感器輸出電流可通過 4mm 插頭獲得

• 前置 LED 指示每個互感器和電源 LED 的正常運行

• 通用自動范圍（100-240V 交流 50/60Hz）交流輸入電壓或根據要求提供直流輸入電壓。

1 安全警告

• 在所有電纜連接之前，不要為設備通電。

• 注意：在使用無絕緣母線時，請注意 DSUB 電纜的絕緣或避免接觸！

• 請參閱安全建議章節 [1.2->5]。

• 不要拆卸設備。

• 確保設備正確連接到地線。

• 不要阻塞側板上的通風口。

• 如果風扇運行不正常，請聯系制造商進行維修。

• 如果電源綠燈在接通電源時不亮，請斷開電源并聯系制造商以獲取進一步的指示。

2 規格

3 安裝

強烈建議對傳感器頭進行接地！即使產品上沒有安全接地的要求，出于安全原因，強烈建議將傳感器頭 PCT 連接到地線！如果在安裝過程中發生損壞，裸露的導體連接到鋁制外殼會防止傳感器頭和 LMG 連接電纜帶電。使用環形端子和為安裝的最大短路電流設計的帶齒鎖定墊圈將接地線連接到傳感器頭 PCT，固定在其中一個 6.5 毫米安裝孔上。還建議對傳感器頭 PCT 進行接地，以消除電容耦合失真。

此外，如果裸露導體可以使用上述值，強烈建議僅使用絕緣導體。通過這種方式，可以防止傳感器外殼短路兩個導體。此外，當次級電纜接觸初級導體時也不會出現問題。

如果 PCTSIU4-1U 用于桌面安裝，請安裝包裝中附帶的橡膠腳。如果 PCTSIU4-1U 用于機架安裝，請使用機架螺釘套件進行安裝，不要安裝橡膠腳。

安裝橡膠腳：

在所有電纜連接之前，不要為設備通電。 將 PCT-DSUB 電纜連接在供電單元和傳感器之間。 將具有低阻抗電流路徑的儀器連接到次級輸出（4mm 紅黑連接器）。 當所有連接都固定后，連接主電源。 當電源接通時，前面標有“電源”符號的綠色發光二極管會亮起。對于每個連接的傳感器，如果連接正確且傳感器在正常范圍內運行，前面會亮起一個綠色發光二極管。

4 包裝內容

• PCTSIU4-1U 供電單元

• 歐洲電源線

• 4 個用于桌面使用的橡膠腳

• 19 英寸機架安裝的機架螺釘套件

5 配件

連接電纜 PCT-DSUB，用于精密電流互感器 PCT 和 PCTSIU4-1U 之間?？捎玫碾娎|長度：2米、5米、10米、20米（PCT2000 不適用 20米）。
