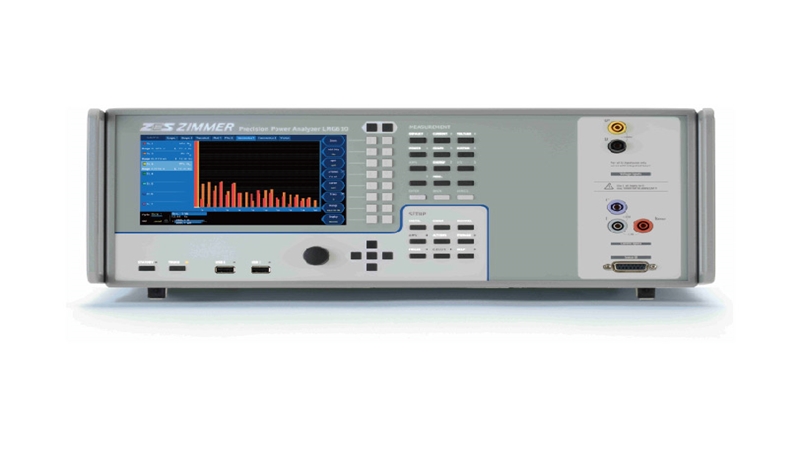

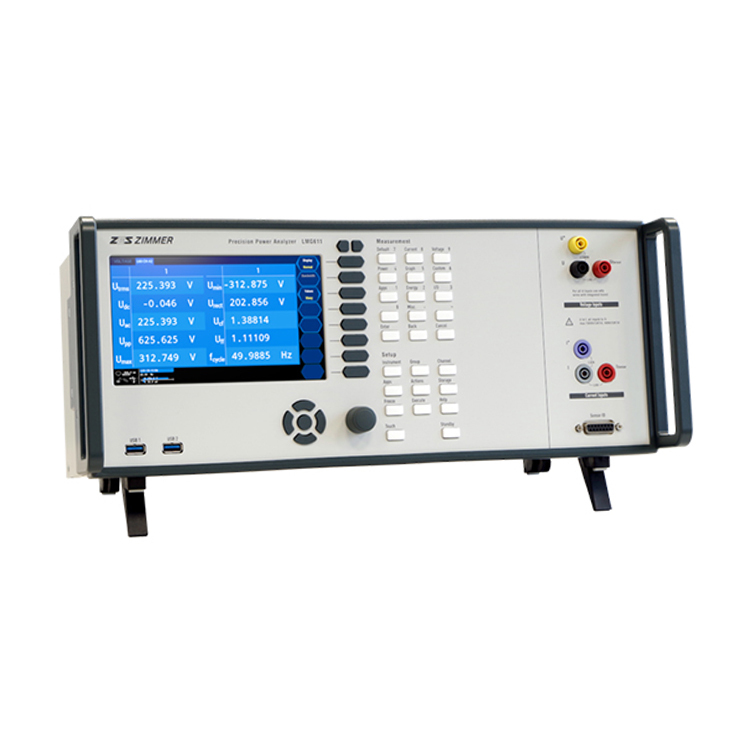

LMG611功率分析儀 – 功能強大，方便，靈活

LMG611功率分析儀產品特點：

諧波                                依照IEC/EN 61000-4-7標準進行諧波和間諧波測量。儀器顯示到1000次。通過指令調用到2000次

腳本編輯器                     用于特殊應用的靈活的腳本編輯工具

                                       方便的計算功率分析儀的所有衍生變量

自定義菜單                     創建面向客戶的特定應用的菜單

同時性                            電壓、電流、功率以及諧波的同時測量

                                       列表或者圖形化顯示

靈活的濾波器                  信號濾波器的頻率、類型、特性都可以自由設置

即插即測量                      電流傳感器連接后自動識別及供電

                                       連接方便，無配置錯誤風險

同步源                            大同時與7路不同頻率的信號同步

閃變                                依照IEC/EN61000-4-15測量閃變

采樣值                            通過接口直接獲取高分辨率的采樣值和諧波值

事件觸發                        基于事件的采樣值記錄

智慧視覺                        智能附件功能，方便評估測量值

觸摸屏                            7寸，1024*600

                                       扁平化的操作層次結構，快速訪問所有重要菜單項

遙控                                所有設備功能的實時顯示，遠程操作和數據可視化

                                       全新的GUI界面，操作流暢無需思索

CAN總線                        通過CAN總線簡便提供測量值

容量                                內置了高容量的存儲介質，標配16G固態硬盤，大可升級250G固態硬盤

                                        即便是設置快的周期也能進行長時間的內部數據存儲

通訊                                通過USB2.0, 千兆以太網, RS232和DVI/VGA提供杰出的通訊能力

樹立功率分析的B桿

四十多年來，我們一直專注于高精度功 率測量技術——因此我們知道，它不僅僅是簡單的測量電壓和電流。任何試圖 使用通用系統進行功率測量的人都會迅速面臨它的局限性。共模抑制情況怎么樣？測量結果在功率因數為0.01時是否 仍然可靠？接地電容是否足夠低，以避免來自泄漏電流的干擾？制造商在什么頻率范圍內保證規定的測量精度？很快就清楚了，只有特別針對功率測量設計的儀器才能滿足這些要求。我們的 LMG611以其極端的可靠性、好的精度和好的帶寬而在市場上脫穎而出—— 這都是獲得W美結果的理想先決條件。

測量通道

雙路徑                            在單次測量中同時、不混淆地獲得窄頻帶、寬頻帶的真有效值和諧波值

采樣速率                        大1.2MS/s的高速采樣率

數據更新率                     獲取真有效值的小更新時間是10ms

精度                                極其高的測量精度，±（測量值的0.015%+量程峰值的0.01%）

動態量程                        全動態量程連續可用，電流從500μA到32A，電壓從3mV到1000V，功率測量從待機功率到全負載（大32A）都不需要改變物理連接

帶寬                                頻率范圍從DC到10MHz，主機界面的1000次諧波分析和通訊接口的2000次

連續性                             無間隙采樣，18位的A/D轉換器，快周期時間是10ms ·不間斷地記錄測量值和完整捕捉所有相關的事件

U-I同步性                        電壓和電流輸入之間的時間偏移可調節，步進小于3ns低功率因數和/或高頻率的測量非常精確

抗干擾                             在嚴重的電磁干擾環境也能可靠地工作

A/B/C模塊                       適用于任何應用的合適模塊：LMG611-A:±(測量值的0.015%+量程峰值的0.01%)，頻率大到10MHz

                                                                                      LMG611-B:±(測量值的0.05%+量程峰值的0.02%)，頻率大到500kHz

                                                                                      LMG611-C:±(測量值的0.03%+量程峰值的0.01%)，頻率大到10kHz

對地電容                           小于90pF的特別低的對地電容，防止來自泄漏電流的干擾

計量                                  12個月的計量間隔保證了低維護成本和儀器處于好的可用狀態

                                          交付時包含免費的計量證書（溯源到德國PTB)

質保期                               德國發貨起算24個月

適合每個應用的帶寬、精度、成本的合乎需求的組合

功率分析儀有不同的精度等級，允許用戶為手上的工作選擇合適的工具。畢竟并非所有應用都需要高精度。通常較低的分辨率和頻率范圍就足夠了，不幸的是，不 是所有的測量應用都是如此。經常會出現如下情況，同一測試中在不同的測試點需要不同的測量帶寬和精度等級。這就 是為什么LMG600提供三個不同的輸入模塊類型，并可以安裝到同一個主機箱里，以確保你可以根據自己的特殊應用量身定制所需的測量設備。如果一個價格較低的解決方案也能很好的滿足你的需求，則無需接受精度的妥協或者大材小用。

無間隙測量

在更嚴格地監測電氣設備的能耗和效率的 過程中，不斷采用新的標準和程序(例 如SPECpower_ssj2008、IEC 62301、 EN 50564)，以便對來自不同制造商的產 品進行公正的比較。無論是辦公室計算 機、服務器或家用電器，相同的原則都適用：該過程始終需要對能耗進行長期分析 ，同時考慮所有相關的操作狀態。小負載 (例如待機功耗)和滿負載之間的差異 可能是非常巨大的，這使得精確測量極具 挑戰性(詳情請聯系我們獲取“測量待機 功耗和能源效率”應用報告)。某些測量需求必須執行超過幾個小時，而且沒有間 隙。選擇足夠高的測量量程，可以避免量 程改變及其引起的不可避免的數據丟失。 LMG600的高基本精度確保精確的測量結果,即便是接近量程的下限時。

兩種帶寬下同時測量，雙路徑技術--無需妥協,毋庸置疑

在傳統的功率分析儀中，被測信號首先經過模擬調理，然后經過抗混疊濾波器，再送入模/數轉換器。得到的信號再用于計算基于周期的真有效值，或者也可以作為FFT分析或進一步數字濾波的基礎。由于使用單個模/數轉換器， 傳統儀器本身存在一些缺點：如為了避免FFT分析時混疊而開啟濾波器測量， 則寬帶寬數值丟失。然而如果關閉濾波 器，嚴格來說，不應使用FFT。盡管如此，如果FFT分析在沒有抗混疊濾波器的情況下使用，用于整個頻率范圍內測 量，那么計算值的質量是有問題的。例如，很容易檢測到50%的混疊錯誤。無論如何0.5%的偏差可能會被忽視。 之后，假如您交替使用和不使用濾波器進行測量，結果的有效性同樣有問題， 因為這包含了信號不隨時間變化的假 設，而這實際上幾乎不存在。此外，此過程非常耗時。

之后，上述所有測量方法都只是讓人 無法滿意的妥協。這就是為什么我們 從根本重新設計了信號處理過程和研 發了雙路徑架構。在模擬端和傳統的 儀器相同，但隨后的數字處理已徹底改變。LMG611是首臺對于每個電壓和電流通道都有兩個模/數轉換器在兩個獨立路徑中的功率分析儀。 一個用于寬頻帶信號的無濾波測量，另一 個用于抗混疊濾波器輸出的窄帶寬信號測量。數字化采樣值并行處理使客戶能讀取同一信號的兩種測量值，而 不會產生混疊影響的風險。這種獨特的過程避免的以前方法的所有缺點， 并保證能在短的時間內獲得精確的結果。
