諧波、閃爍騷擾測試系統

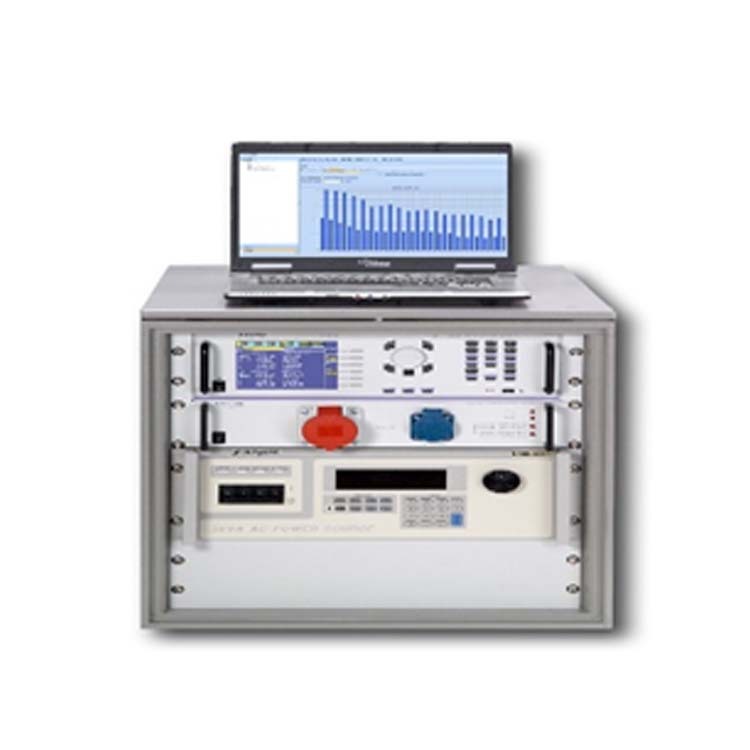

Zimmer的LMG Test Suite測試系統用于測試產品因諧波電流（IEC61000-3-2/12）和閃爍（IEC61000-3-3/11）引起的對于公共電網的傳導騷擾，同時滿足IEC61000-4-7附錄B中要求的對于2kHz-9kHz的測試要求。作為全球D級功率測試儀生產廠家，zimmer的高精度功率測試儀LMG95、LMG500滿足IEC61000-4-7對于諧波測試儀和IEC61000-4-15對于閃爍測量儀的性能要求，配置高精度的純凈電源和參考阻抗，可以精確的測量諧波電流和閃爍對于電網的影響。
產品特色
1、 高精度測量系統，多量程輸入，對于測量燈具、音頻設備、電源等小電流設備仍能保持高準確度。
2、 一機多用，主機LMG95/LMG500本身為0.01%精度的功率測試儀。
3、 完全滿足IEC61000-4-7附錄B要求的2~9kHZ諧波測試系統要求。
4、 軟件內置不同版本的測試標準，同時免費升級Z新EN和IEC標準。
5、 配置靈活，可以單獨選擇主機、阻抗網絡、電源，同時可以兼容其它滿足測試標準的電源。
6、 配置standby軟件可以滿足CE能效測試標準。
相關標準
諧波電流 | 閃爍 | ||||
電流范圍 | 測試標準 | 儀器標準 | 測試標準 | 儀器標準 | |
不大于16A | 0~2（2.4）kHz | IEC61000-3-2 | IEC61000-4-7 | IEC61000-3-3 | IEC61000-4-15 |
16A-75A | IEC61000-3-12 | ---- | |||
0-75A | 2（2.4）~9kHz | ---- | IEC61000-4-7附錄B | IEC61000-3-11 | |
諧波、閃爍騷擾的測試標準及儀器標
設備等級 | 設備類型 |
A類 | 平衡的三相設備; 家用電器，不包括列人D類的設備; 工具，不包括便攜式工具; 白熾燈調光器; 音頻設備； 未規定為B,C,D類的設備均視為A類設備 |
B類 | 便攜式工具; 不屬于專用設備的電弧焊設備。 |
C類 | 照明設備 |
D類 | 功率不大于600 W 的下列設備: 個人計算機和個人計算機顯示器; 電視接收機 |
三相設備的測試電路根據IEC61000-3-2標準分類的設備
2~9kHz諧波電流對于公共電網的危害
盡管目前對于2-9kHz的諧波電流沒有標準化，但在現實應用中，比如分散的太陽能電池方陣、風力發電站等都會產生此頻率范圍內的諧波，而且隨著社會發展，越來越多的2-9kHZ諧波影響將會出現，所以找到合適的測試方法勢在必行。
Zimmer的CE-TEST61K測試系統完全滿足IEC61000-4-7附錄B中對于2-9kHZ范圍內諧波電流的測試要求，配置高精度的功率測試儀LMG95或LMG500和高精度的電壓電流傳感器，使得在高頻下信號測量也變得輕松簡單。
傳感器類型 | 標稱值 | 9kHz下精度 |
電流鉗LMG-Z406 | 40 A | 1% |
高頻交流互感器 WCT100 | 100 A | 0.25% |
高精度高壓分壓器 | 12 kV | 0.2% |
26 kV | 0.5% |
