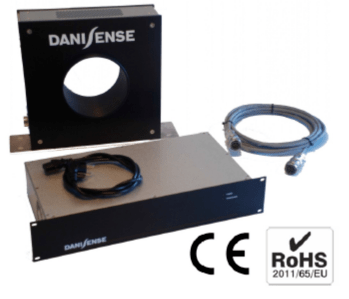

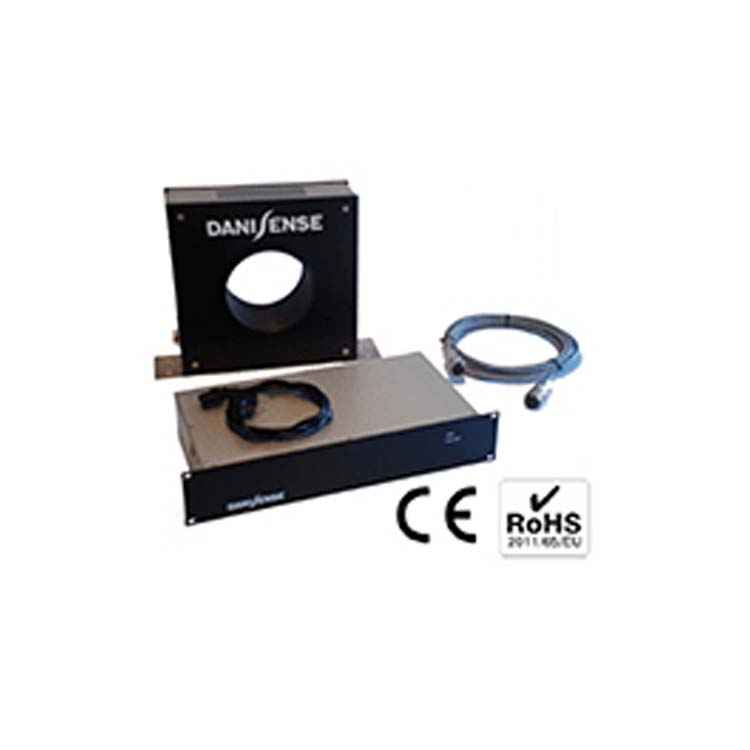

磁通門原理

l 卓越的線性度: 1 to 3ppm

l 超級穩定: offset vs. time <1ppm/year

l “ppm 級” 精度

l 電流或電壓信號輸出可選

l 扁平型高帶寬

• 功率測量儀推薦用電流傳感器

• 非常適合MRI, 粒子J速器行業

ISO 9001:2015

典型應用:

MRI（核磁共振成像）

■ MRI成像質量受制于施加的磁場，磁場是由梯度放大 器控制的梯度線圈電流來實現，所以成像的好壞受制 于是否能精確測量和控制梯度線圈中的電流大小

■ DS系列高精度傳感器由于非常小的線性誤差，非常 小的低頻噪聲，非常小的偏置和溫票，超高的穩定性W美的應用于MRI設備

功率測量

■ 高精度的電流傳感器使得幅值和相角的誤差降到Z低，基本還原信號的本質，如果采購普通傳感器，對于測試結果的影響非常大

■ 由于效率測試必須靠輸入功率和輸出功率計算得出而無法直接測量，所以誤差會由輸入和輸出功率的測量誤差累計，特 lj是對于測量效率高達95%以上的電力電子設備，如果沒有 高精度的功率分析儀配合高精度的電流傳感器，測量結果無 法保證

■ 風機、光伏逆變器、新能源汽車車載逆變器、電機、計量校 準實驗室等領域都需要高精度的功率測試

■ 提供供電系統和多種接口的選擇，接線方便

高穩定電源系統

■ 當客戶需要搭建供電系統而且需要非常穩定的電流輸出時， 需要用反饋電路精確控制電源輸出電流大小.

■ 越來越多的電源制造商向緊湊型方向發展，工頻干擾造成的 影響由于電源體積的縮小會影響大部分元器件

■ 普通的電流傳感器會把干擾吸收并影響到輸出

■ DS系列獨創技術可以大大減小工頻干擾對輸出影響，使得制 造商節省濾波成本

其他應用

■ 高能物理J速器、電池測試系統、電力機車等需要對電流精確測量控制的場合

■ 高低溫測試中需要對電流精確監控的場合

產品特點：

鋁制夕殼

■ 相對于塑料材質更容易散熱，防止核心部件過熱導致誤差增大

■ 滿足從-40°C to +85°C 嚴酷的環境條件

■ 夕殼超低阻抗有效防止夕部干擾信號

■ 減小快速dv/dt 變化對于傳感器影響

頻響

■ 研發的焦點專注于頻響盡可能的扁平

■ 每個傳感器都要進行可追溯的頻響測試

ASPC – 高級傳感器保護電路

■ 測試電流肘，正確的順序為先接好線，給傳感器供電，再給待測設備供電，否則損壞傳感器

■ 測試結束，如果待測設備不斷電情況下給傳感器斷電對傳感器造成影響，特別是測試大電流肘

■ 豐均勻地啟停電流傳感器供造成傳感器的偏置增大

■ 由于保護電路設計，即使出現以上問題，對于DS系列傳感器來說不會造成損傷..

更安全

更高的電氣安全防護等級，確保測試人員安全。

更專業

專注功率測量40多年，德國品質保障，本地售后服務。

高精度

0.01%精度，10MHz帶寬，低頻低功率因數下表現突出。

易使用

觸屏自定義界面，支持鍵盤鼠標及遠程操作。

自定義測試界面 可編程 可插入圖片

允許用戶把所有關注的測量參數、波形、圖片整合到自定義的界面中。

靈活的腳本編輯器支持復雜數學運算公式和自定義測量參數的腳本插入和編輯。

雙向CAN通訊接口 高速CAN 方便系統集成

可直接集成到CAN總線，支持雙向數據傳輸，可導出傳輸設置為DBC格式文件。

符合ISO11898-2高速CAN總線協議，可設置256個CAN ID并提供擴展幀格式。

雙A/D采樣技術 雙路徑 諧波/功率分析兩不誤

每個電壓電流通道均采用雙A/D采樣電路，可分開進行濾波和不濾波設置。

實現FFT諧波測量時抗混淆濾波開啟以保障測量精度，同時另外一路A/D實現寬頻不濾波保證功率精度。

傳感器即插即用 自供電 自動識別傳感器型號

電流傳感器連接功率分析后，主機自動識別傳感器型號，并根據測量范圍自動切換量程檔位。

無需額外供電電源，功率分析儀主機可以給傳感器供電，無配置錯誤風險，即插即用。
