1 安全警告
始終先將傳感器連接到儀表，然后再連接到被測試設備。
如果沒有連接負載，次級端子必須短路！
請參閱安全建議章節 [1.2→5]！

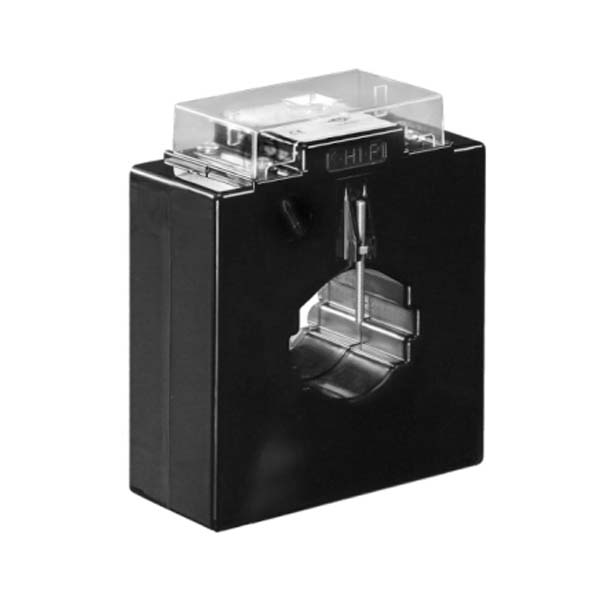

2 規格
項目 | 參數 |
測量范圍 | 連續4000 A有效值 |
次級電流 | 2 A有效值 |
額定變比 | 2000:1 |
帶寬 | 15 Hz ... 5 kHz |
負載阻抗 | 1 ... 2.5Ω，功率因數=1 |
測量類別 | 600V CAT IV / 1000V CAT III（EN 61010-1） |
設備最高電壓（Um） | 1.2 kV（EN 60664-1） |
測試電壓 | 6kV, 50Hz, 1分鐘 |
額定一次電流（IPN） | 2000A |
額定二次電流（ISN） | 1A |
額定連續熱電流（Id） | 4000A |
額定短時間熱電流（Ith） | 100 * IPN（1秒） |
儀表安全系數（FS） | ≤ 40 * IN |
防護等級 | 2 |
工作溫度 | -5℃ ... +40℃ |
重量 | 3.3 kg |
母線 | 2根100mm x 10mm或3根80mm x 10mm或圓形，直徑83mm |
相鄰母線之間的最小中心距離 | 185 mm |
輸出連接 | 螺釘端子M5，飛利浦內六角螺釘，最大4mm2（柔性）/ 6mm2（實心），緊固扭矩3.5 Nm |
3 精度規格
精度規格基于：正弦電流，環境溫度-5℃至+40℃，一次導體位于變壓器中央，總負載阻抗（包括LMG的布線和電流路徑）在1至2.5Ω之間，相鄰母線之間的中心距離≥185mm。
精度規格為幅度±（測量值的百分比）/相位（在48 ... 66 Hz時） Z542
精度規格為幅度±（測量值的百分比）/相位（在48 ... 66 Hz時） | |
電流 | Z542 |
20 A ... 100 A | ≤0.1 / ≤0.1° |
100 A ... 400 A | ≤0.04 / ≤0.07° |
400 A ... 1000 A | ≤0.02 / ≤0.05° |
1000 A ... 2400 A | ≤0.02 / ≤0.04° |
2400 A ... 4000 A | ≤0.02 / ≤0.05° |
在30 Hz ... 48 Hz和66 Hz ... 440 Hz時誤差加倍，在15 Hz ... 30 Hz和440 Hz ... 5 kHz時誤差閾值。建議校準間隔為1年。使用LMG-Z542和LMG規格計算整個系統的精度。
4 精密電流互感器與LMG的連接
使用LMG輸入I*和I，請參閱《電流互感器或HST與LMG接線提示》[5.5→132]。
