功率分析儀的基礎知識
精度：
讀數誤差%+量程誤差%
帶寬：
高頻應用需要高帶寬
采樣率：
采樣越高越接近真實
校準周期：
6個月還是12個月
安全等級：
CATII不用在CAT III環境
電流電壓傳感器：
是否支持即插即用自動識別，是否主機供電
功率分析儀在新能源汽車測試中的應用

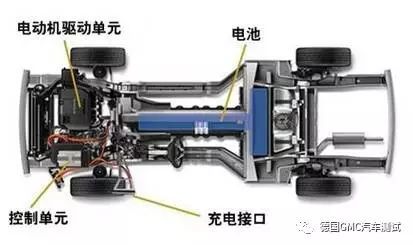

關鍵零部件

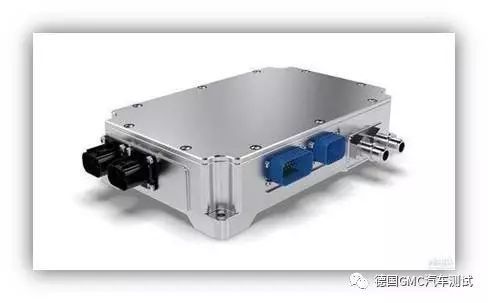

?電機和控制器 GB/T18488.2-2016
?DC-DC模塊 GB/T 24347-2009
?車載充電機 QC/T 895-2011
?無線充電設備 SAE TIR J2954
整車測試
電動汽車 能量消耗率和續駛里程試驗方法 GB/T18386-2005
功率分析儀在電機和控制器測試中的應用

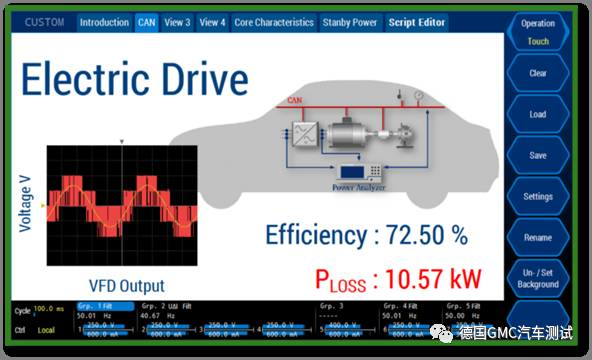

?獲取控制器效率η1=輸入功率/輸出功率
?獲取電機效率η2=機械功率/輸入功率
?計算額定效率 η = η 1* η 2
?修正后η =100NT/9.55EI

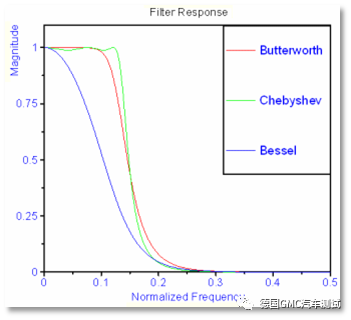

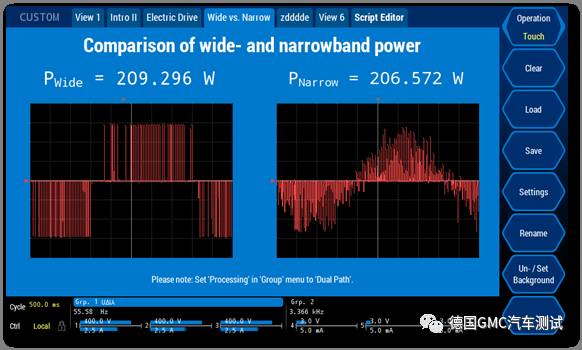

?由于控制器輸出高頻PWM調制電壓信號，功率分析儀的濾波設置會對功率的計算產生影響，同一界面顯示濾波和不濾波的功率值非常重要

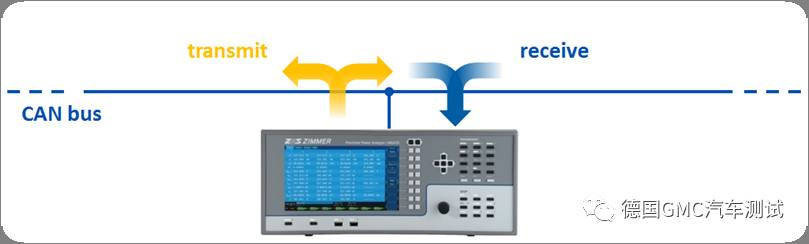

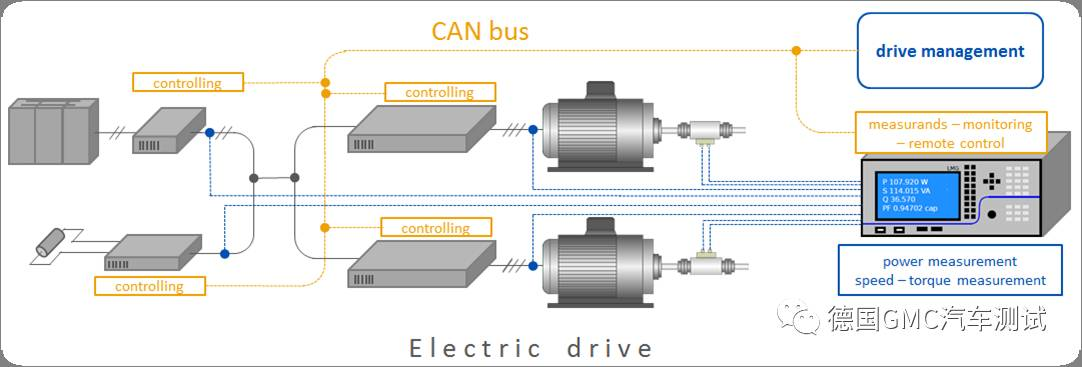

車載對標實驗時CAN通訊尤為重要

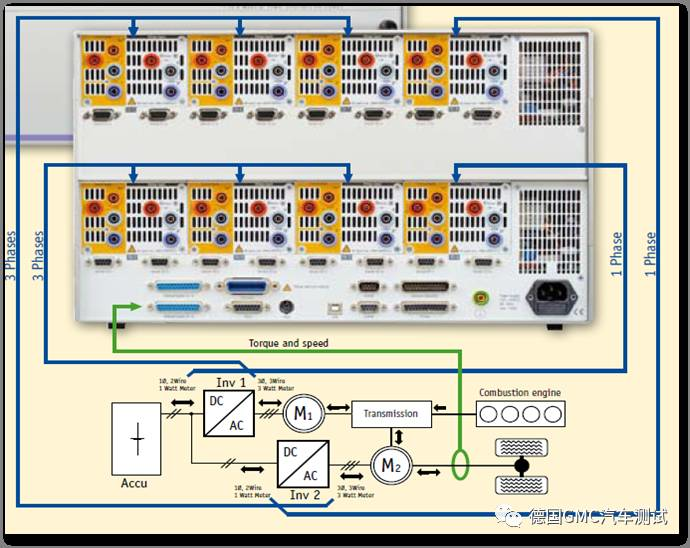

完整的獲取在各個工況下的能量變化情況，需要同時測量2個三相以及2個單相
測試內容
?額定功率測試
?峰值輸出功率和持續時間測試
?動態響應時間
?控制精度
?DC-DC轉換效率
?功率測量功能
?觸發記錄功能

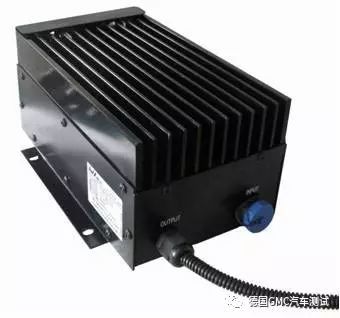

功率分析儀在車載充電機測試中的應用
測試項目
?輸出電壓誤差：不大于1%標稱值
?輸出電流誤差：不大于5%標稱值
?功率因數：不低于0.92
?充電效率：不低于90%
?諧波電流測試
重點項目
?啟動沖擊電流：
不大于工作時輸入電流Z大值的 150%，推薦帶Inrush功能的功率分析儀
重點項目
?輸出響應時間：

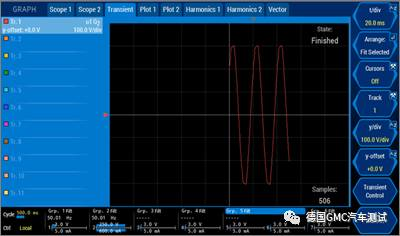

上升小于5s，300ms下降到10%，500ms下降為零，推薦使用帶觸發功能的功率分析儀
應用一

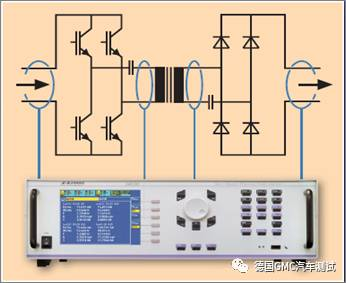

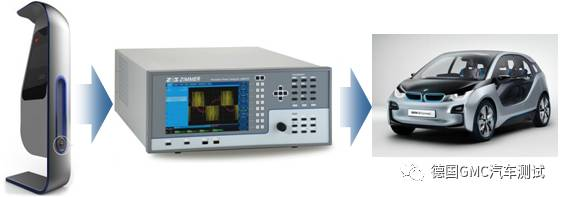

汽車無線充電一般分為兩個部分:
A.將電源轉變?yōu)楸阌跓o線傳輸?shù)母哳l信號
B.將無線高頻信號整流為直流信號給電池充電
應用二
需要測量電源轉高頻率信號的效率
應用三
需要測量高頻率信號無線傳輸?shù)男?/p>
應用四
需要測量高頻率信號整流的效率
能量消耗率C=E/D
E=充電期間來自電網的能量，單位Wh
D=試驗期間總里程即續駛里程，單位Km
需要一臺高精度的功率分析儀，同時配置適應16/32A充電樁接口的適配器（一端充電樁，一端汽車充電口），同時需長時間保存測試數據
