LMG600系列功率分析儀DUAL PATH雙路徑技術/7通道高精度功率分析儀特點
為什么說一個測量通道搭配一個A/D數模轉換是（大部分情況）不夠的? 7通道高精度功率分析儀特點
在傳統的功率分析儀測量過程中，一個信號首先要經歷模擬調節。然后輸出信號在被數字化之前有選擇地通過一個抗混疊濾波器（AAF），并等待進一步的處理。
是否要通過抗混疊濾波器的決定需要在采樣之前作出，因?yàn)檫@是在混疊時發生的。這個決定以后再也無法取消。RMS有效值可以在沒有混疊風險的情況下確定，因?yàn)樗麄兊目山y(tǒng)計屬性，所有其他的測量需要小心應對。
因?yàn)閱蝹€(gè)A/D數模轉換的限制，傳統的設備會有一些固有的缺陷存在。如果目標是在整個帶寬和基波頻率上測量RMS有效值功率，可交替進行未濾波和濾波的測量方式—理論上是可行的。在實踐中，準確地重現相同的測試點2次是困難的。除非這點可以保證，否則由于缺乏可重復性，所有結果之間的比較都是無效的。另外，這種程序是極其耗時的。如果為了節省時間而跳過一個變量，結果不可避免地容易出錯。如果濾波器保持激活以避免與FFT混疊，那么在測量RMS有效值時會犧牲掉帶寬。關閉抗混疊濾波器AAF會使FFT無效。如果還是執行了測量，結果的質量是值得懷疑的。例如，一個50%的混疊錯誤是容易被檢測到的，但是0.5%的偏差可能會被忽略。
到Z后，上述所有的測量方法都只是不令人滿意的妥協。這就是為什么我們從根本上重新設計了信號處理單元并開發了雙路徑DUAL PATH架構體系。模擬調節與在傳統的測量裝置中的一致，但之后的數字處理方式與傳統方式發生了革命性的變化。只有LMG600系列的功率分析儀在每個電流和電壓通道的2個獨立信號路徑中配備了兩個A/D數模轉換器。高精度功率分析儀工作原理：一個是用于寬帶信號的無濾波器測量，另一個是用于抗混疊濾波器AAF輸出端的窄帶信號。對數字化采樣值的并行處理讓用戶能夠訪問同一個信號的2個測量值，而不存在混疊效應風險。
這個獨特的過程避免了以前方法的所有缺點，并保證了精確的結果在短的時間實現。
常問到的問題：高精度功率分析儀校準
1. 制造商甲聲稱他的儀器已經能夠并行顯示RMS有效值功率和諧波很多年-----這不是基本上與雙路徑DUAL PATH相同嗎？
不，這只是意味著客戶不必在測量模式之間切換，以同時查看所有期望值。這種并行視圖對用戶來說是方便的，但是仔細觀察就會發現，顯示的RMS有效值省略了功率譜的重要部分。罪魁禍?zhǔn)资强够殳B濾波器AAF，它的激活是為了確保諧波分析的有效性。這個濾波器把帶寬限制在幾百千赫茲，這也會影響顯示的RMS有效值。真正的寬帶值包括DC到10MHz之間的整個功率譜。特別是當觀察開關頻率高達20KHz的PWM信號時，就像在變頻器輸出端發生的那樣，從300KHz到10MHz的部分不應該被忽略。
2. 制造商乙的儀器在采樣過程中移除了所有的濾波器，并允許你稍后應用數字濾波器，以隔離窄帶值----這是否與雙路徑DUAL PATH的結果相同？
不，它只是證明了Nyquist-Shannon定理和混疊主題沒有得到正確的把握。根據定理，采樣率不足的頻率部分需要在過濾之前刪除，因?yàn)樗鼈冊诓蓸雍蟛荒茉俦蛔R(shí)別。例如，采樣后，一個低于采樣率的50Hz信號將顯示在50Hz。這個信號是通過欠采樣產生的，與原始信號無法區分，因?yàn)橛捎诓蓸勇什蛔悖糠衷夹畔⒁呀?jīng)被刪除。
下圖展示了這個影響：

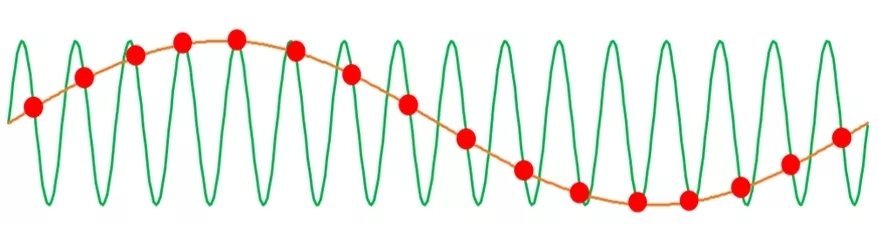

綠線表示采樣前的高頻（2MHz）信號，紅點表示欠采樣結果----這里的速率略高于信號頻率（2.125MHz）。錯誤的采樣過程，因?yàn)樘?，根?jù)奈奎斯特-香農定理，創造了一個“幻影信號”的頻率（2.125MHz-2MHz=125KHz）,這只是原來頻率的1/16，不能再與125KHz左右的真正信號內容區分開來。在這范圍內，例如，變頻器的開關頻率可能會出現諧波，這反過來又會被“幻影信號”扭曲變形。在125KHz附近測量的功率來自于欠采樣的2MHz信號的內容是不可挽回的丟失了。上述數值僅僅是一個例子，錯誤的頻率分量可能同樣出現在被測物的基波頻率附近。高精度功率分析儀校準。
