發布時間：2022年4月12日 作者：德國GMC-I高美測儀（上海電勵士）
功率分析儀--適合每個應用的多種通道組合
多通道功率分析儀有不同的精度等級，允許用戶為手上的工作選擇合適的工具。畢竟并非所有應用都需要Z高精度。通常較低的分辨率和頻率范圍就足夠了，不幸的是，不是所有的測量應用都是如此。

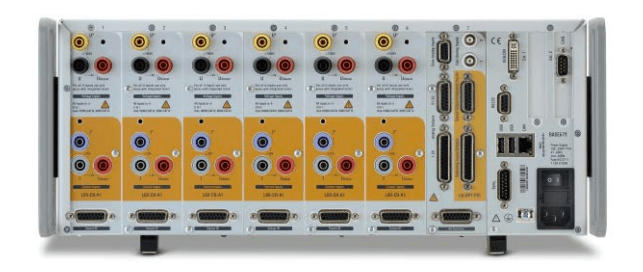

經常會出現如下情況，同一測試中在不同的測試點需要不同的測量帶寬和精度等級。這就是為什么LMG600功率分析儀提供三個不同的輸入模塊類型，并可以安裝到同一個主機箱里，以確保你可以根據自己的特殊應用量身定制所需的測量設備。 如果一個價格較低的解決方案也能很好的滿足你的需求，則無需接受精度的妥協或者大材小用。---功率分析儀通道應用
兩種帶寬下同時測量，雙路徑技術--無需妥協,毋庸置疑

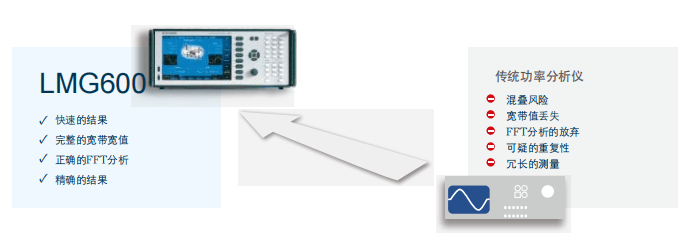

在傳統的功率分析儀中，被測信號首先經過模擬調理，然后經過抗混疊濾波器，再送入模/數轉換器。得到的信號再用于計算基于周期的真有效值，或者也可以作為FFT分析或進一步數字濾波的基礎。由于使用單個模/數轉換器，傳統儀器本身存在一些缺點：如為了避免FFT分析時混疊而開啟濾波器測量，則寬帶寬數值丟失。然而如果關閉濾波器，嚴格來說，不應使用FFT。盡管如此，如果FFT分析在沒有抗混疊濾波器的情況下使用，用于整個頻率范圍內測量，那么計算值的質量是有問題的。例如，很容易檢測到50%的混疊錯誤。無論如何0.5%的偏差可能會被忽視。Z后，假如您交替使用和不使用濾波器進行測量，結果的有效性同樣有問題， 因為這包含了信號不隨時間變化的假設，而這實際上幾乎不存在。此外，此過程非常耗時。---多通道組合

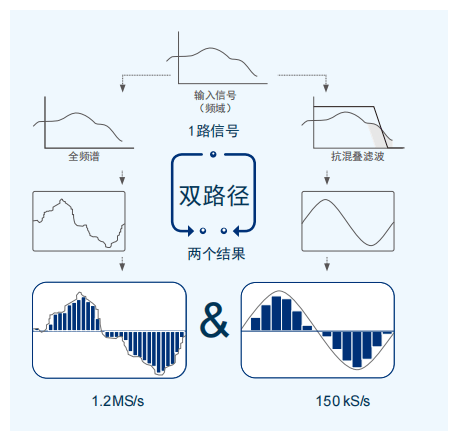

Z后，上述所有測量方法都只是讓人無法滿意的妥協。這就是為什么我們從根本重新設計了信號處理過程和研發了雙 路徑架構。在模擬端和傳統的儀器相同，但隨后的數字處理已徹底改變。 LMG600多通道功率分析儀是D一臺對于每個電壓和電流通道都有兩個模/數轉換器在兩個獨立路徑中的功率分析儀。一個用于寬頻帶信號的無濾波測量，另一個用于抗混疊濾波器輸出的窄帶寬信號測量。數字化采樣值并行處理使客戶能讀取同一信號的兩種測量值，而不會產生混疊影響的風險。這種獨特的過程避免的以前方法的所有缺點，并保證能在Z短的時間內獲得精確的結果。
