發布時間：2022年5月19日 作者：德國GMC-I高美測儀（上海電勵士）
高精度功率分析儀的無中斷測試——五合一
在典型的測試場景中,從原始信號到Z終通過/失敗指示的判定是漫長而曲折的路徑，橫跨五個不同的階段。計算 RMS功率只是困難的一部分，來自其他來源的數據可能需要集成到計算中。 這可能會導致具有許多數據交換點的數據源和處理工具的復雜分類。數據流的不連續性可能需要人工干預。
這需要時間和精力，并增加引入錯誤的風險。LMG600功率分析儀旨在將測試的所有五個階段合并到一臺儀器中，從而消除不必要的復雜性，簡化測試流程，使測試工程師的工作更輕松并降低了成本。

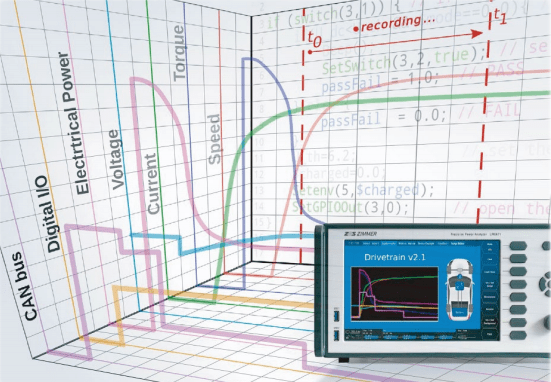

功率分析儀測試五個階段步驟：
1.信號采集：
LMG600功率分析儀超出電壓和功率。多功能過程信號接口(PSI)幾乎可以讀取任何模擬或數字信號源，從而允許例如溫度、壓力、速度、扭矩和其他數據與電壓和電流一起采集。之后不需要協調來自不同來源的數據點，也不存在變量之間時間戳不一致的問題。
2.時序控制：
為了使測試結果有意義， 需要以特定的、預定的操作模式觀察被測設備。LMG671功率分析儀可以通過多功能事件觸發選件控制測量的開始和停止。此外，它還可以對外部觸發輸入或CAN總線命令做出反應，以開始記錄數據。 LMG600還可以通過可選的PSI模塊中的多個模擬量和數字量輸出來控制外部設備。
3.積分：
為了計算RMS電壓、電流、功率以及諧波值，需要在整個信號周期中對采樣值求和——這是功率分析的傳統領域。(在此步驟中將計算外包電腦會導致RMS值和諧波的完整性變得脆弱，并使得設置的校準相當困難。
4.推導：
在許多應用中，電氣量的測量只是達到目的的手段，而不是Z終目的。一個說明示例是電感元器件的質量：測量電壓和電流Z終目的是得到磁芯損耗、磁場強度和磁通密度的峰值。 LMG600高精度功率分析儀不是將電氣測量量導出到第三方應用用于計算渴望的結果，而是提供了強大的具有大量的數學函數的內置編程語言，一舉完成所有所需的計算。沒有切換、沒有中斷、無額外錯誤的風險。
5.通過/失敗判定：
如果被測設備是針對確定的標準或者預先設立的基準進行測試，則可以將通過/失敗限值編程到 LMG600中，以便儀器直接顯示測試結果。如果一連串的被測設備有不同的通過/失敗標準，則測試工程師甚至可以使用觸摸屏上的輸入框或箭頭來調整適用的限值。有些測試需要被測設備的更多信息（如磁路長度、磁芯截面積 等），這些信息因測試而異，并且計算時需要進行考慮。此外，同樣可以使用許多可用的輸入元素在屏幕上直接輸入和更改這些數據。這些內置的決策支持功能甚至允許經驗不足或訓練不足的用戶可靠地判斷測試的成功或失敗。
