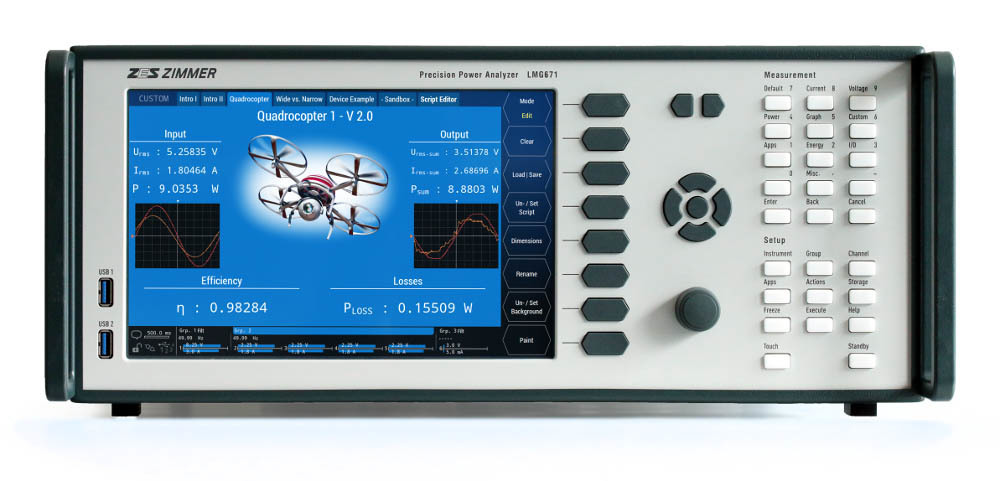

三相功率測量儀測試方法介紹
1.1對稱三相電路功率的測量
對稱三相電路即三相電源對稱、三相負載均衡的三相電路。以下分別從三相四線制和三相三線制兩種情況討論,對三相四線制系統，測三相平均功率的接線所示。它的接線特點是每個功率表所接的電壓均是以中線N為參考點，三個功率表WAN、WBN和WCN的讀數分別為PAN，PBN和PCN，可用式（1）表示。
三表法測三相四線制三相負載平均功率的接線示意圖:三相的總功率為P=PCN+PBN+PAN。三個表的讀數均有明確的物理意義，即PAN，PBN和PCN分別表示A相、B相和C相負載各自吸收的平均功率。這就是三表法。這種接線方法是Z容易理解的。
實際上，三表法測三相功率不止圖1所示的一種接線方式，另外還有三種接線方式，如圖2所示，分別稱作共A，共B和共C接法（與此相對應，圖1中的接法可稱作共中線N接法）。對應每一種接線中的三個表的讀數的代數和均表示三相負載吸收的總功率（后面將給出證明）。實際上，因?yàn)槭菍?duì)稱三相電路，有iN=0，所以圖2（a），（b）和中的WNA,WNBWNC的讀數必為零，在測量時可不接，此時的三表法便簡化為兩表法?？梢姡藭r(shí)的兩表法是三表法的特例。當然，這里單個表的讀數沒有明確的物理意義。
上述四種三表法的接線的特點是每組接線中的三個表所接電壓均以同一根線為參考點，即分別是共A,B,C或N，而電流則分別是非參考線中的電流。功率表接線的極性端如圖中所示。
三表法測三相四線制三相負載平均功率的另三種接線圖:對于三相三線制系統（Y接或Δ接），由于沒有中線，故圖1所示的接法便不存在，圖2中接在中線上的功率表也不存在。此時的接線方法將只有圖3所示的共A,共B和共C三種接線方式?？梢姡藭r(shí)功率的測量只能用兩表法測量，每組接線中單個功率表的讀數沒有物理意義，兩個表讀數的代數和表示三相負載吸收的總平均功率。
共c接法為例，兩個表WACWBC和的讀數分別為如果是對稱三相電路，式(2)可進一步簡化為式（3）中UL，IL分別為線電壓和線電流；為負載的阻抗角。二表法測量三相三線制三相負載平均功率的測量接線圖
(a)和中的兩個表的讀數類似得到。三相三線制系統中的例外情況是Y接時中點可以引出的情況。此時可以將功率表的公共點接在N點，即仍可以用三表法測三相功率。三個表的讀數仍分別表示對應相的負載功率。但此時實際上是相當于從負載中點引出一中線，對負載端而言，可將其歸于三相四線制。
1.2不對稱三相電路的功率測量
不對稱三相電路又可分為三相電源對稱、負載不對稱和電源、負載均不對稱等情況。在本文的功率測量方法討論中，它們并無差別。討論仍分別從三相四線制和三相三線制兩種情況討論
?。?）不對稱三相四線制系統。其測量接線圖仍分別有圖1和圖2四種接線方式。與對稱三相電路不同的是，此時中電流iN≠0，所以，圖2中電流線圈接在中線上的功率表讀數一般不為零。就是說，此時兩表法不再成立，而必須用三表法測得三相負載的總功率。
以圖2(c)共C接線為例，三個功率表WAC,WBC,WNC的讀數分別為式（4）中的三個功率PAC,PBC，PNC和的代數和即表示三相負載吸收的平均功率。證明如下。
瞬時功率電流關系為將式（6）代入式（5），得式(7)兩邊在一個周期內取平均值，得可見，用圖2(c)的共C接法的三表法同樣可測出三相電路的總平均功率。同樣可以證明圖2(a)和中的三個功率表讀數的代數和是不對稱三相電路的總平均功率。但圖2所示的三種接線中，單個表的讀數無明確物理意義。
?。?）不對稱三相三線制（Y接和Δ接）系統。其功率測量接線將只有圖3所示的三種兩表法的接線方式。其讀數的表達式仍如式（2）所示（共C接法）。對稱和不對稱兩種情況的不同之處是，在對稱三相電路中，兩表的讀數表達式有式（3）所示的簡單結果，而不對稱時無此結果。
不對稱三相三線制系統的例外情況依然是Y接時中點可以引出的情況。此時可以將功率表的公共點接在N點，即仍可以用三表法測三相功率。
總結:三相功率測量儀按三相三線制和三相四線制分類，討論了三相電路的功率分析和測量接線問題，并將其與一般三端網絡和四端網絡相聯系。概括地講，兩表法和三表法的相同點是它們都可以測量三相電路的總功率。但它們的適用范圍和意義有所不同。兩表法適用于三相三線制對稱與不對稱三相電路，特例是可用于對稱的三相四線制三相電路（共A、共B和共C接法）；三表法則適用對稱與不對稱三相四線制三相電路，特例是可用于Y接時中點N可引出的三相三線制三相電路（共N接法）。三表法在共N接法時，每個表的讀數為對應相負載的功率，有明確的物理意義，它們分別表示對應各相負載的功率；而三表法的共A、共B和共C接法及兩表法接線時，單個表的讀數無直接的物理意義，只有各功率表的代數和才表示三相平均功率。
