發布時間：2022年09月28日                 作者：德國GMC-I高美測儀（上海電勵士）

諧波檢測儀如何測量諧波周期模式選擇！

Fixed Interval固定間隔

在這種循環模式下，重點是計算基于周期的值（C值），手動設置周期時間。每組基于周期的值顯示一組諧波。

情況1：諧波值的計算速度快于基于周期的值

讓我們假設周期時間等于一秒，這意味著每秒有一組C值。諧波窗口的數量是固定的，等于每秒5次諧波。為了使H值與C值同步，僅顯示Z后一次諧波計算。

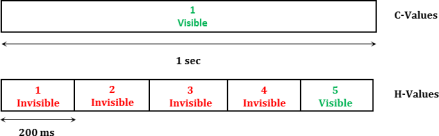

圖 2：固定間隔，H值>C值

情況 2：諧波值的計算速度慢于基于周期的值

現在我們假設循環時間為50ms。然后，每秒計算20組C值，而諧波窗口的數量是固定的，等于每秒5個H值。將顯示多個C值及同一組諧波值。

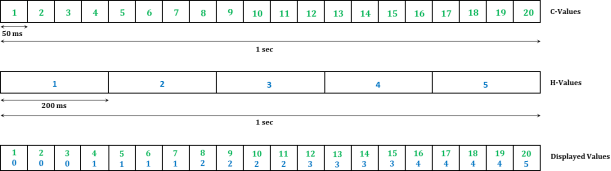

圖 3：固定間隔，H值<C值

2、諧波

當選擇諧波周期模式時，重點是關注某組（定義為主組）的諧波值。主組用于定義虛擬的周期時間。所有組的C值的計算都是使用此虛擬周期時間完成的。每組諧波值（主組）正好有一組C值（所有組）。其他組的諧波值則單獨計算。下圖說明了這些情況。

如在主組上每秒測量5組H值，則設備的所有組上測量相同數量的C值（5組C值/秒）。其他組的H值數量單獨計算得出，如上所述。例如，另一組每秒測量1組H值，因此相同的測量值將顯示五次。

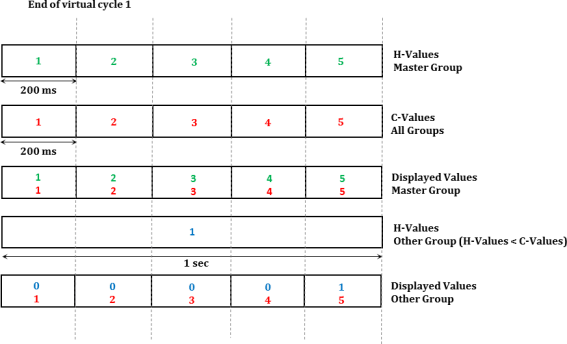

圖 4：諧波

諧波周期模式的選擇：

有兩種方法來決定哪個組是主組。要么選擇信號頻率Z高的組作為主組，或選擇信號頻率Z低的組。D一種情況下的問題是來自較慢組的大量重復數據。在第二種情況下時間分辨率Z差。

★ 在周期模式選擇中，選項Harm1~Harm7相對每個組都可用。如果選擇其中之一，則周期時間不是用戶定義的，而是根據相應諧波分析的周期長度自動調整的。

★ 在“Group組”菜單和“Harmonics諧波”設置下，“Spect.Mode頻譜模式”可以設置為“Harmonics諧波”或“Frequency頻率”，間隔長度分別取決于間諧波和頻率或周期時間。僅當周期模式設置為“Fixed Interval固定間隔”時，“Freauency頻率”選擇才會生效  。
