LMG600-PSI精密功率分析儀開關量等接口輸入輸出：

1、精密功率分析儀--開關量輸出

l 8 路開關量輸出 (其中6路是每路兩個連接端；另外2路共用一個參考端)

l 25針D-SUB母連接口

l 與其它端口隔離

l 開 (State = 0)

l 關 (State = 1)

Z大 0.8 V @ 1.6 mA (邏輯輸入)

Z大0.9 V @ max. 200 mA (繼電器)

? 適用于控制繼電器開關或者將邏輯

信號給到下游設備以實現自動化控制

2、精密功率分析儀--開關量輸入

l 8 路開關量輸入，采樣率150 kS/s (2 組，每組4路，每組共地)

l 25針D-SUB母連接口

l 與其它端口隔離

l 信號輸入

State = 0 for voltage 1.4 V @ max. 10 μA

State = 1 for voltage 2.3 V @ max. 0.5 mA

? 用于檢查不同邏輯信號的狀態(tài)，例如從測試系統(tǒng)處理單元

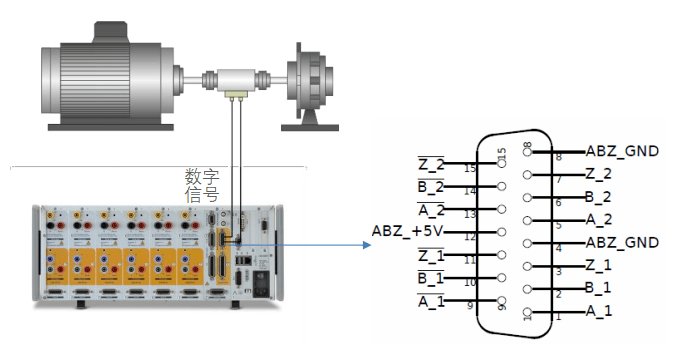

3、精密功率分析儀--扭矩/轉速/頻率 輸入

l 2 路共地輸入端口，采樣率 150 kS/s，每路可獲取3個信號：

A → 頻率/轉速

B → 偵測方向

Z → 傳感器的“零點” 位置

l 15針D-SUB母連接口

l 與其它端口隔離

l ±50 ppm * 測量值

l 信號輸入

TTL: 對地, 0V/5V

HTL: 對地, 0V/10V

RS422: 相對, -0.8V/0.8V
