基于對電氣設備的影響的超諧波相關問題的診斷（一）

突出

· ? 評估與四種干擾相關的超諧波的方法和公式。

· ? 研究了可聞噪聲、電纜終端、RCD 跳閘、閃爍。

· ? 考慮干擾依賴方法的超諧波評估。

· ? 確定了與干擾相關的超諧波的相關特性。

抽象

由于越來越多地使用發射 2-150 kHz 范圍內失真的技術，超諧波 （SH） 在低壓 （LV） 和中壓 （MV） 電網中激增。目前，尚無評估 SH 對電氣系統影響的推薦做法。SH 通過 LV 和 MV 電網的傳播會導致對輸電元件和最終用戶設備的干擾，例如光閃爍、電容器和電纜終端老化、可聞噪聲以及電動汽車 （EV） 充電中斷。隨著此類事件發生的頻率越來越高，因此需要制定有助于診斷 SH 相關問題的指南。SH 失真的不同特征會導致不同的干擾。本文介紹了根據干擾形態評估 SH 影響的指南。評估使用與 SH 失真特性直接相關的易于使用的方法和公式進行。SH 的不利影響包括可聞噪聲、光閃爍、低壓剩余電流器件 （RCD） 跳閘和 MV 電纜端接故障。這項工作使面臨 SH 相關問題的現場工程師和研究人員感興趣;它還可以作為進一步研究的指南。

關鍵字 聲學噪聲電磁干擾泄漏電流電力電纜絕緣電能質量超諧波

1. 引言

超諧波 （SH） 是 2 至 150 kHz 范圍內的電流和電壓波形失真。它們可能由電力線通信 （PLC） 系統有意創建，也可能由電力電子轉換器無意中創建。在提高電力系統效率需求的推動下，電力輸送模式向現代方案的轉變激發了導致 SH 在電網中擴散的技術的使用[1]。在智能電網的背景下，智能計量和電能質量監測利用窄帶 PLC 系統 [2]，并鼓勵安裝分布式發電以及使用可再生能源。一些國家正在進行交通部門的電氣化 [3]、[4]。在現代社會，數據管理、基于云的服務以及人工智能的日益普及都需要為高性能計算負載供電。所描述的活動涉及使用開關模式電源和基于轉換器的設備增加負載，這些開關頻率的殘余部分顯示為發射到電網中的 SH [5]。后者導致更頻繁地報告與 SH 相關的問題，例如，在 CLC TR 50669 和 [5]、[6]、[7]、[8] 中。

發射 SH 的設備的一些示例包括：光伏逆變器、風力渦輪機轉換器、電動汽車充電器、變速驅動器、LED 燈、空調機組、計算機電源 [1]、[4]、[5]、[7]。參考文獻 [9] 得出結論，SH 存在于世界不同地區的低壓 （LV） 電網中;SH 水平呈每日模式，白天較高;SH 的頻率也各不相同。每日模式取決于地點。對整個 SH 范圍內的電壓失真的量化表明，平均值在基波電壓的 0.09% 到 0.56 % 之間，盡管在持續時間不到一分鐘的情況下，它可能高達 12 %。在 [4] 中，測量了電動汽車排放的 SH;該研究報告了 SH 頻率從 10 到 60 kHz，幅度從 30 到 1000 mA;單個設備可以發射多個頻率的 SH。參考文獻[10]顯示了中壓裝置中光伏逆變器發射的SH水平，其幅度高達基波電壓的2%。發射與逆變器的開關頻率及其倍數一致，并且在發電時存在。在 [11] 中，在 MV 安裝中執行了 SH 測量活動;據報道，在 70 kV 母線排中，在 2 kHz 下幅度高達 400 V。發射是由靜態變頻器引起的，SH 水平取決于進料網絡的配置和正在運行的變頻器數量。參考文獻 [12]、[13] 顯示了 SH 與 MV 網絡中

可再生能源發電廠運行的相關性。一些組件的傳播距離約為 16 公里。

將 SH 作為電能質量問題的研究相對較新 [7]。缺乏對 SH 的標準化和研究，在如何評估 SH 失真作為電能質量特征的方法中留下了空白。在 SH 的不良反應背景下，解釋了促使這項工作的差距：

1） 盡管之前已經努力制定 SH 指數 [14]，但關于這些指數與 SH 的不良反應的關系存在知識差距 [15]。IEC 61000-4-19 中提供了 SH 測試的抗擾度水平;它們與不良反應沒有直接關系。對電器進行抗擾度測試的研究人員報告了 SH 引起的閃爍和可聞噪聲 [16]。

2） SH 的特性與其對最終用戶設備的影響之間的關系尚未制定。一些與 SH 相關的問題涉及 [16]、[17] 中的加熱，而另一些則涉及通信協議問題 [5]。SH 變形的不同特征會導致不同類型的影響。需要進一步的工作來了解由 SH 引起的干擾的形態 [15];研究正在進行中 [17]、[18]。

3） 在與此類失真相關的問題診斷背景下，評估 SH 水平的推薦做法尚未制定。關于如何診斷 SH 引發的問題缺乏共識，這使得報告的問題仍然是軼事 [19]、[20]。

因此，需要根據 SH 引起的事件來評估 SH 的方法。本文開創了對 SH 與其影響相關的特征的研究，并制定了量化和評估這些影響嚴重程度的推薦做法。這項工作的目的是為解決普遍接受的方法做出貢獻：

1） 量化 SH 的影響;

2） 與 SH 相關的問題的診斷。

本文考慮了由 SH 引起的四種干擾：可聞噪聲、光閃爍、低壓剩余電流器件 （RCD） 的意外跳閘和 MV 電纜端接故障。解決了兩個研究問題：

1） 與每種干擾現象相關的 SH 有哪些相關屬性？通過識別這些相關屬性，可以獲得用于診斷電氣系統中存在問題的輸入信息。

2） 如何通過觀察決定這些影響的 SH 特征來評估 SH 的負面影響？

接下來解釋了用于回答所述問題的方法和方法。進行文獻綜述以構建每種干擾現象的理論背景。進行建模和模擬或?qū)嶒?yàn)以復制這種現象。開發了用于評估與每種干擾相關的 SH 的簡單方法或公式。提供了這些方法的應用示例。

本文有助于填補上述空白，因此：

1） 確定了與每種干擾相關的 SH 特性。

2） 介紹了量化 SH 對設備影響的公式或方法。

3） 除了對數據進行適當?shù)臏y(cè)量和分析外，確定問題的內在性，有助于診斷由 SH 引起的事件。因此，由 SH 引起的問題可以被診斷為此類。這將鼓勵緩解策略的研究工作 向前發展。

4） 它構成了通過評估其特性來分析 SH 和診斷問題的指南。

5） 它構成了負責定義 LV 和 MV 發射限值以及 MV 網絡兼容性水平的標準化委員會的輸入。

在以下各節中，將分別研究與 SH 相關的四種現象。本文最后總結了評估建議，并討論了所取得的結果。

2. 可聞噪聲

2.1. 報告案例

可聽見噪聲是 SH 的“常見效果”之一 [5]。由于 SH 引起的可聞噪聲案例已在文獻中報道，并在非正式的客戶體驗中進行了報道。表 1 總結了文獻中發現的一些 SH 導致可聞噪聲的報告。

表 1.一些報告了可聞噪聲的案例。

從表 1 中可以看出，低至 0.6 V（標稱電源電壓為 230 V 時為 0.3 %）的 SH 電壓會引起可聞噪聲。除 [21] 中的情況外，表 1 中所示的 SH 電壓低于 IEC 61000-4-19 中的抗擾度水平。設備符合 IEC 61000-4-19 標準并不能保證其對 SH 引起的可聞噪聲的抗擾度。其他研究人員也得出了后者的結論[16]。

IEC 61000-2-2 承認，可聞噪聲可能是由至少為標稱電壓的 0.5 % 且頻率在 1 到 9 kHz 之間的電壓引起的。

2.2. 聽力范圍

人類可以聽到 20 Hz 到 20 kHz 之間的頻率。人類的聽覺響應與聲壓級 （SPL） 不是線性的，在 1 kHz 到 7 kHz 之間敏感 [22]。年齡、以前暴露于高 SPL 和耳朵健康狀況等因素都會影響聽力敏感性 [22]。兒童可以很好地聽到高于 16 kHz 的頻率。人類聽覺對聲壓的反應由 ISO 226 [22] 中提供的等響度級等值線表示。等值線是 SPL 與頻率平面中的一條曲線，連接著一些點，其坐標代表被認為對人類來說同樣響亮的純音 [22]。人類聽覺閾值處的輪廓如圖 1（a） 所示。它表示“在特定條件下，一個人在重復試驗中給出 50% 的正確檢測反應的聲音水平”[22]。

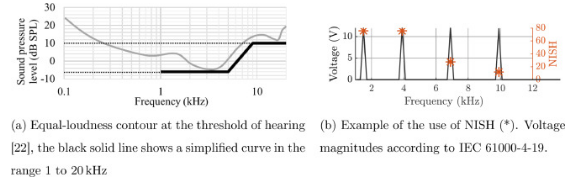

圖 1.所開發公式的背景和應用。

2.3. 研究的新水平

暴露于 SH 的電子設備產生的聲學噪聲是由于電容器和線圈上的機電效應，例如磁致伸縮和逆壓電效應。它們會引起機械力，從而導致機械振蕩?？陕勗肼暤奶匦匀Q于設計參數，例如振蕩表面的大小以及到具有振動能力的其他部件的傳輸路徑的可用性 [18]。

根據對 103 臺大眾市場最終用戶設備 [18] 的測量結果，暴露于 SH 的設備產生的聲學噪聲水平可高達 40 dB（A）（A 加權 SPL）。大約 16% 的設備具有聲音發射，根據周圍環境的不同，可能會對人類造成干擾。據報道，大約 12% 的設備發出的噪聲幾乎總是被識別出來 [18]。大約 5% 的設備發出的聲音超過 32 分貝（A）;暴露于這些物質會對人類在睡眠期間產生生物效應[23]。

[18] 中的測試表明，聲音的頻率與施加的 SH 頻率一致。外加電壓幅度的線性增加導致 SPL 近似線性增加（以 dB（A） 為單位），但這種關系沒有得到詳細研究。實驗還表明，SH 的幅度和 SPL 之間的關系取決于施加的頻率。在 2 kHz 和 2 kHz 下施加 10 V 將導致不同的 SPL，具體取決于諧振機械系統的特性。設備在 SH 電壓下的工作模式對其聲音發射有重大影響。從這個意義上說，不可能推廣所有設備的諧振特性。

在另一項研究 [16] 中，55 臺家用設備暴露于根據免疫水平調整的 SH。大約一半的測試設備產生了可聞噪聲。單頻 SH 比具有等效 rms 值的 SH 頻帶產生更多的可聞噪聲情況。感應設備不受影響。 懷疑該器件輸入阻抗處的串聯諧振定義了可聞噪聲的發射 [16]。

2.4. 實驗案例研究

進行了一項實驗來復制 [18] 中暗示的 SH 和 SPL 振幅之間的相關性。抽象出這種關系有助于制定相對于可聞噪聲的 SH 適應癥。

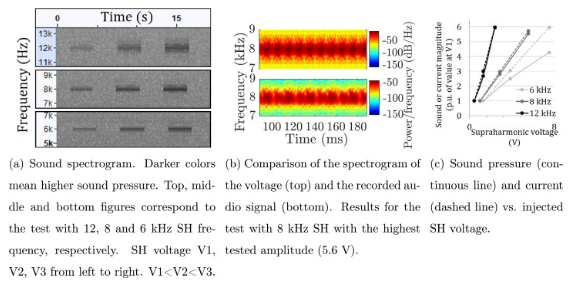

被測設備是計算機的電源裝置。該器件暴露在疊加于電源電壓的 SH 脈沖中。注入的 SH 的特性是通過可控電源編程和生成的。使用持續時間為 3 s 的 SH 脈沖和暫停模式。每個脈沖都攜帶具有不同幅度的 SH。對一系列 3 個脈沖進行編程。該測試針對 SH 頻率進行：6、8 和 12 kHz。該設備發出的聲音是用麥克風測量的，麥克風的輸出 （以 V 為單位） 與聲壓 （以 Pa 為單位） 成正比。結果如圖 2 所示。

圖 2 （a） 證實，較高的 SH 幅度會導致較高的聲壓。在較短的尺度 （100 ms） 上，圖 2（b） 中可以觀察到 8 kHz SH 頻率測試的 SH 分量調制。調制頻率是市電標稱頻率的兩倍;在 [18] 中也報道了類似的現象。從圖 2（b） 中可以看出，聲壓遵循 SH 電壓模式：最高聲壓與最高 SH 幅度一致。

結果的量化是在時域中進行的。錄制的音頻、電壓和電流信號在以研究頻率為中心的 800 Hz 寬帶上進行過濾。僅量化 SH 振幅最高的區間;定義了一個振幅閾值，超過該閾值時，將計算信號的 RMS 值。結果總結在圖 2（c） 中。在圖 2（c） 中，聲壓隨電壓線性增加，根據頻率的不同，斜率不同。電流和聲音斜率在 8 kHz 和 12 kHz 時重合;電流的增加會導致這些頻率的聲壓等效增加。6 kHz 的結果不支持后者;使用各種設備進行進一步研究有助于定義更詳細的模型。該器件的輸入阻抗大小為：9、6 和 2哦,分別在 6、8 和 12 kHz 時。

2.5. SH 評估的建議

作者建議在可聞噪聲的情況下評估 SH 電壓的嚴重性，根據其頻率對 SH 分量進行稱重。由 SH 引起的噪聲 SPL 的頻率依賴性不能推廣到所有器件。建議根據人類聽覺特征進行加權 [圖 1（a）]，這是國際公認的，并已經過嚴格研究 [22]。

為了制定加權公式，以聽覺閾值處的輪廓作為參考[圖 1（a）]?？紤] 1-20 kHz 的范圍。在圖 1（a） 中，顯示了 1 kHz 和 20 kHz 之間的等值線（黑色實線）的簡化。這條曲線可以在平面上通過分段函數以數學方式定義，分為三部分。定義此分段函數的坐標是 （1 kHz， -6 dB）、（5 kHz， -6 dB）、（9 kHz， 10 dB） 和 （20 kHz， 10 dB）。加權系數 /這,取決于頻率，則基于相對于水平軸鏡像的簡化輪廓 [圖 1（a）] 構建。這是因?yàn)榧訖?quán)公式應該在人類聽覺更敏感的頻率上給予 SH 更多的權重。例如，根據 [22]，由 20 kHz 的 SH 分量產生的 2 dB 音調比 10 kHz 的 20 dB 音調更響亮。這定義時，考慮到 20 kHz 的 SPL 和 1 kHz 的 SPL 之間的比率為 16 dB（線性刻度上為 6.3 p.u.），對于相同的感知響度（如圖 1（a） 中的簡化輪廓）。這定義為 （1） 中的三個部分：(1)這={6.3如果1≤f≤510(?1620日志10(9/5)日志10(f/5)+(16/20))如果5<f≤91如果9<f≤20, f 是 SH 分量的頻率，單位為 kHz。

在下文中，假設 SH 分量產生的音調的聲壓（以 Pa 為單位）與 SH 電壓的大小成正比（來自圖 2（c））。SH （NISH） 的噪聲嚴重性指標在 （2） 中表述，類似于 IEEE Std. 519 中的電話影響因子 （TIF）。使用要評估的電壓信號的頻譜。根據 IEC 61000-4-7 推薦的方法（盡管從 1 kHz 擴展到 20 kHz）具有 200 Hz 頻段的頻譜是合適的，因?yàn)?nbsp;這定義在最小 4 kHz 寬度的頻帶中。(2)尼什=∑B=195(這VB跟B)2,VB是對應于頻帶的電壓幅度 （rms）B.跟B是受影響設備的輸入阻抗的大小;目前無法確定性地定義此參數。fB是頻段的中心頻率B并替換f在 （1） 中，用于計算這.

NISH 用于比較頻率在 1 kHz 和 20 kHz 之間的多個 SH 光譜或分量。NISH 對 SH 失真進行基準測試，并指示 SH 失真可能導致可聞噪聲。以圖 1（b） 所示的四種合成 SH 電壓分量為例。選擇 圖 1（b） 中組件的頻率來舉例說明它們的 NISH 之間的差異。為了說明目的，跟B假定為 1哦和頻率恒定。

3. 電纜端接故障

3.1. 報告案例

SH 范圍內的高水平電壓失真可能導致 MV 裝置中電纜端接的絕緣失效 [24]。由于高頻系統共振，在 MV 網絡中可能發現高水平的 SH [25]。

電阻應力分級型電纜終端故障發生在連接美國和墨西哥輸電網的 Eagle Pass 裝置的調試階段。一項調查顯示，頻率為 12.4 kHz 的電壓失真，幅度高達基波電壓的 40% [24]。這種失真由電壓源轉換器 （VSC） 發出，并被諧振放大。與不同的工業代理討論了另外兩個懷疑 SH 是電阻應力分級終端失敗原因的案例;這些案例均未公布。所有報告案例的常見解決方案是用具有幾何應力分級的端接替換端接，這意味著成本和尺寸的增加 [24]、[25]。

3.2. 了解現象

電纜端接中應力分級層的功能是控制半導體屏蔽邊緣的高電應力。應力分級層的設計使電場均勻分布在其上。當暴露在高于額定功率系統頻率的頻率下時，電場分布會扭曲，從而在應力分級層和半導體屏蔽層之間的邊界處產生高應力區域。高功率損耗發生在高應力區域，這反過來又會在電纜端接表面產生熱點，從而加速退化 [25]。

3.3. 研究的新水平

在 [26] 中，對 6 個具有非線性應力等級的 MV 電纜終端進行了加速老化測試;對于其中 3 個，SH 疊加到工頻電壓上。后者中的兩個在大約五個月后失敗了;在此期間，其余四次終止均未失敗。SH 失真的頻率設置為 7.2 kHz，其峰峰值設置為工頻電壓的 15%。在 [27] 中引入了 SH 和電纜端接故障的風險指示器。該指標基于電纜終端模型 [27] 以及之前的理論 [28] 和實驗研究 [24]、[29]。[24] 中報告的電纜端接故障案例用作風險指示器的參考。

3.3.1. 一種簡單的風險評估方法

提供有關電纜終端功率損耗信息的 SH 電壓屬性是大小、VSH,和頻率，fSH。SH 的幅度和頻率越高，電纜端接中絕緣失效的可能性就越高 [24]。[27] 中的模型認為電纜終端中的加熱與施加的電壓的頻率成線性關系，并與電壓大小的平方成正比。[27] 中引入了一種簡單的評估方法，以確定給定的 SH 水平和頻率是否代表電纜端接的風險。

該評估使用頻域方法，分兩步進行 [27]。該決定是根據每個步驟中獲得的最壞結果做出的。這是由于 SH 光譜特性的高度可變性。一些 SH 具有明確的、固定的和可識別的頻率;有些延伸到一個頻帶上。難點在于找到 SH 大小的可靠表示（開發這種方法超出了本文的范圍）。[27] 中提出的兩步評估旨在涵蓋不同的場景。

假設電壓的頻譜可用，具有從 2 到 150 kHz 的 2 kHz 分組頻段，則兩步評估如下所述。[27] 中介紹了這種評估的一個應用示例。

將頻譜與圖 3 中所示的風險區域進行比較 SH 電壓，VSH,可以表示為額定電壓的比值，Vr一個t和d.m指示評估的個案與參考個案 （Eagle Pass） 的相似性。m=1表示 Eagle Pass 的故障發生在等效VSHVr一個t和d和fSHconditions 作為評估的 case。這些區域源于 Eagle Pass 故障條件的簡化。這些區域的規格和更多詳細信息可以在 [27] 中找到。

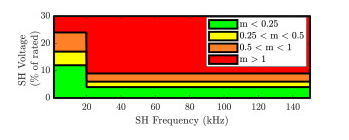

圖 3.風險領域基于m以及Eagle Pass案[27]。

功率損耗總和（基于 [30]）由計算 [27] 考慮：(3)Q上海=∑B=174VB2fBVr一個t和d2fr一個t和d,哪里VB和fB是頻段的電壓幅度和中心頻率，B.在 Eagle Pass 案中QSH?和P一個ss=20.Eagle Pass 案可以作為參考，采取保守的立場，m=0.25,故障風險閾值定義如下：m·QSH?和P一個ss=5.

3.4. 評估建議

電纜端接與 SH 的時間解釋是相關的。除了 [27] 中給出的總結外，[26] 中進行的實驗也提供了有關此問題的有用信息。在這個實驗中，SH 不是在整個基波電壓期間連續施加，而是每 1.3 ms 以短脈沖施加。在這種情況下，兩個電纜端接失敗，其中一個顯示介損因數顯著增加。后者表明，即使脈沖短且不連續，電纜終端在長時間（數月）內承受 SH 引起的重復應力也會導致過早老化。計算電纜絕緣壽命損失的方法使用 Arrhenius 方程以及隨時間變化的電流負載模式 [31]。這個推理可以應用于 SH 未來的工作。Q上?？梢酝ㄟ^(guò)考慮每 10 分鐘計算一次的 99% 百分位值來統計評估。

4. 低壓剩余電流器件的跳閘

4.1. 報告案例

多個國家/地區報告了 LV 剩余電流裝置意外跳閘的案例 [3]、[19]、[32]、[33]、[34]。盡管 SH 是疑似原因，但尚未進行系統研究來證實這一前提并了解有關該設備的事件機制。

在 [3] 中，接地漏電保護器件的靈敏度導致了電動汽車 （EV） 充電的意外中斷。在一個案例 [35] 中，原因是換氣扇導致 SH 范圍內的高共模電壓。參考資料 [32] 報告了 EV 測試實驗室在 EV 充電期間 RCD 的意外跳閘;SH 的頻繁跳動是可疑的原因。電動汽車用戶報告說，當中性點到保護性接地 （N-PE） 電壓上存在高水平的 SH 時，充電過程會中斷 [19]。通信調制解調器在由不間斷電源 （UPS） 供電時出現多次通信故障;在相中性電壓和相地電壓上發現了高水平的 SH [33]。Liew in [34] 報告了剩余電流斷路器 （RCCB） 的誤跳閘。測量顯示，漏電流中有 28 kHz 分量，峰峰值為 27 mA。

4.2. 研究的新水平

參考文獻 [36] 將高次諧波對 RCD 內部元件的影響描述為“相當復雜和有爭議的”。在某些情況下，可以說假跳閘概率的增加;在其他情況下，關于 RCD 故障（“盲目”）的危險。關于諧波對 RCD 影響的研究之前已經進行過 [37]。SH 的研究還沒有達到這種程度。文獻中的一個常見結論是，剩余電流的波形對 RCD 的靈敏度有影響。尖頂波形比平頂波形更容易導致不必要的跳閘。眾所周知，三次諧波對剩余電流的波形形狀有很大影響。在剩余電流中，三次諧波的相位角接近 180° 是最壞的情況 [37]。

根據 RCD 制造商 [38]、[39] 的說法，RCD 意外跳閘的常見原因之一是電流通過干擾濾波器和雜散電容泄漏到保護接地 （PE），在存在高達 20 kHz 元件的電路中;接地泄漏電流隨著頻率的增加而增加。參考文獻 [40]顯示了 SH 通過電磁干擾 （EMI） 濾波器傳播到地面。測量驗證了器件注入的 SH 通過其 EMI 濾波器傳播到相鄰器件的 PE，這會導致 PE 電流的 rms 值增加。根據 [41] 的說法，在家庭環境中，漏電流主要由 SH 組成。如今，市場上有各種類型的 RCD。Bfq 型和 B+ 型具有高達 20 kHz 的適應跳閘曲線。A 型和 AC 型僅適用于 50/60 Hz 的交流電。
